适合0.1-20ml液体灌装
多通道同时灌装，1、2、4、6、8、12通道可选
7吋工业触摸屏，操作简单方便快捷
2种工作模式，标准模式和编程模式，
编程模式分5个阶段，启动延时，灌装阶段1，灌装阶段2，灌装阶段3，回吸，方便变速灌装，效率和精度兼顾
设置各项应用参数，保存为方案，方便直接调用
分配液量校正功能，保证更高的分配精度
回吸角度设置，防止停机后液体滴落
微量液体分装
化学试剂、药液分装，如诊断试剂、口服液等
配套液体灌装生产线
标准模式
设置分配液量、分配次数、分配时间、回吸角度、间隔时间等参数，完成液体灌装
编程模式
液体分配过程最多可分为5步，设置分配总液量，分配次数、间隔时间等参数。
第1步：启动延时；
第2、3、4步:分别设置总分配液量的百分比，设置每个阶段的分配时间
第5步：泵反转，回吸防止液体滴漏
典型应用：先快速灌装，瓶即将灌满时调整为慢速，即保证效率，又防止液体溢出

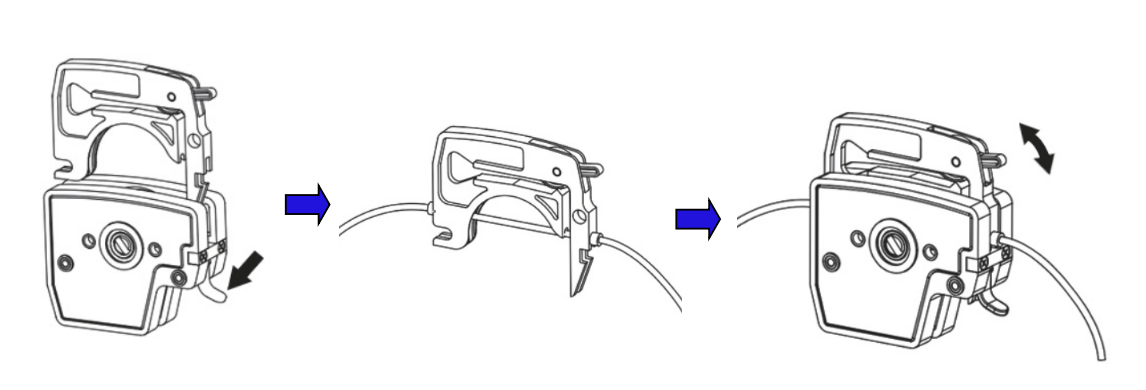

按动扳钮（DG-1A、DG-1B含扳钮）或卡片斜角处，取出卡片
将软管放在卡片凹槽内，两端STOP将软管固定在卡片上。要求STOP间距72mm，保证各通道流量一致

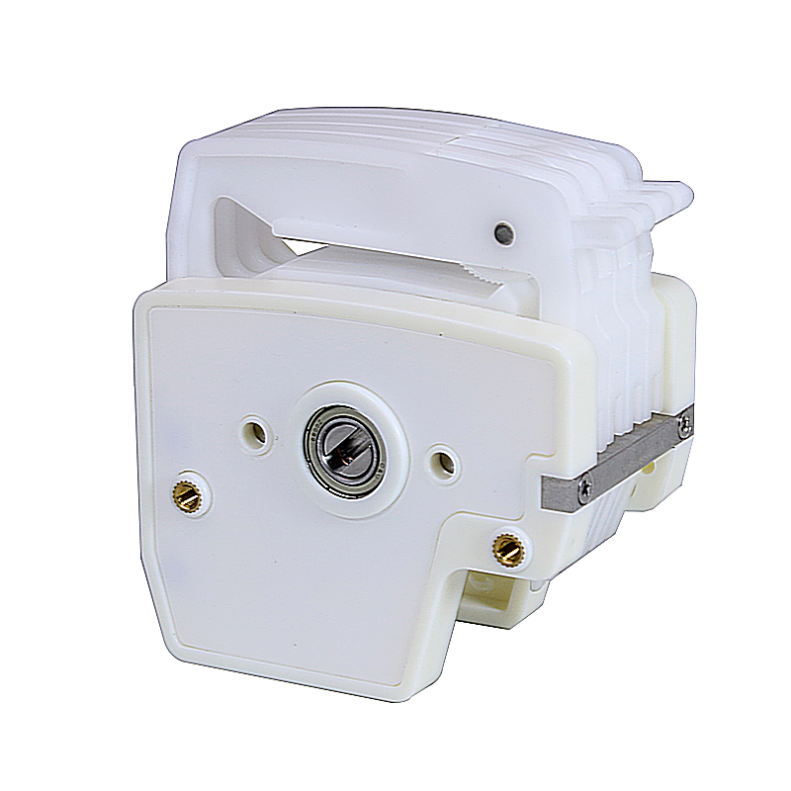

依次将装好软管的卡片放入泵体，完成软管安装

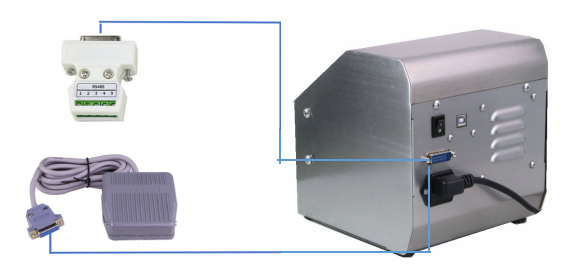

选配RS485通讯模块，外部信号控制，USB和DB15可选
选配脚踏开关，控制启停；或选配启停控制模块，配套灌装生产
产品型号 |
CB200F |
|
适用泵头 |
DG-1A DG-2A DG-4A DG-6A DG-8A DG-12A |
DG-1B DG-2B DG-4B DG-6B DG-8B DG-12B |
通道数 |
1、2、4、6、8、12 |
1、2、4、6、8、12 |
流量范围 |
0.02-75mL/min |
0.02-54mL/min |
转速范围 |
1-200rpm |
|
转速分辨率 |
0.1rpm（0-100rpm），转速＞100rpm时，为1rpm |
|
精度误差 |
≤±2% |
|
液量校准 |
输入实测分配液量，自动校准，实现更高精度液体分配 |
|
标准工作模式 |
设置分配液量，分配时间，分配次数、间隔时间，回吸角度等参数 |
|
编程工作模式 |
设置启动延时时间，分配过程分3个阶段，每个阶段单独设置参数 |
|
通信功能 |
采用Modbus通信规约，通过USB或者DB15接口与上位机连接 |
|
分配时间 |
0.2s-1440min |
|
停止时间 |
0.2s-1440min |
|
设置分配液量 |
0.01ml-999.00L |
|
显示方式 |
7吋1024x600工业触摸屏 |
|
脚踏功能 |
选配脚踏开关控制启停 |
|
红外感应 |
选配红外感应器，控制泵的启停 |
|
回吸功能 |
设置回吸角度，防止停机滴液 |
|
回吸角度 |
0-360° |
|
分配次数 |
0-9999次（0为无限循环） |
|
工作环境 |
温度0-40℃，相对湿度＜80% |
|
适用电源 |
AC90-260V,50Hz/60Hz |
|
驱动器尺寸 |
206×184×197mm |
|
重量 |
5kg |
|
防护等级 |
IP31 |
|
适配泵头型号 |
适用软管规格 |
最大参考流量（mL/min） |
DG-1(2,4,6,8,12)A |
内径≤3.2,壁厚0.8-1mm |
75 |
DG-1(2,4,6,8,12)B |
内径≤3.2,壁厚0.8-1mm |
54 |
驱动器 型号 |
泵头型号 |
通道数 |
适用软管 |
1秒灌装量 灌装范围(ml) |
|
硅胶管 |
Pharmed管 |
||||
CB200F |
DG-1（2,4,6,8,12）A |
1（2,4,6,8,12) |
0.6*1 |
— |
0.05-0.1 |
1*1 |
— |
0.05-0.2 |
|||
2*1 |
— |
0.1-0.6 |
|||
3*1 |
— |
0.1-1 |
|||
DG-1（2,4,6,8,12）B |
0.6*1 |
— |
0.05-0.08 |
||
1*1 |
— |
0.05-0.16 |
|||
2*1 |
— |
0.1-0.5 |
|||
3*1 |
— |
0.1-0.8 |
|||
