适合0.1-100ml液体灌装

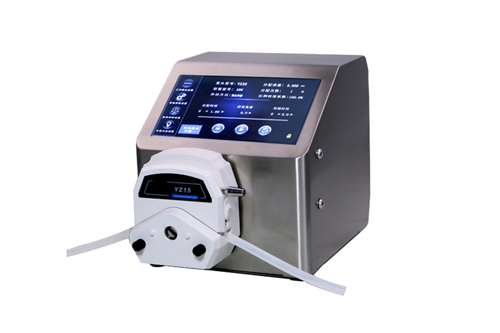

7吋工业触摸屏，操作简单方便快捷
2种工作模式，标准模式和编程模式，
编程模式分5个阶段，启动延时，灌装阶段1，灌装阶段2，灌装阶段3，回吸，方便变速灌装，效率和精度兼顾
设置各项应用参数，保存为方案，方便直接调用
分配液量校正功能，保证更高的分配精度
回吸角度设置，防止停机后液体滴落
化学试剂、药液分装，如诊断试剂、口服液等
化妆品分装，如香水、唇彩、精油等
配套液体灌装生产线
标准模式
设置分配液量、分配次数、分配时间、回吸角度、间隔时间等参数，完成液体灌装
编程模式
液体分配过程较多可分为5步，设置分配总液量，分配次数、间隔时间等参数。
第1步：启动延时；
第2、3、4步:分别设置总分配液量的百分比，设置每个阶段的分配时间
第5步：泵反转，回吸防止液体滴漏
典型应用：先快速灌装，瓶即将灌满时调整为慢速，即保证效率，又防止液体溢出

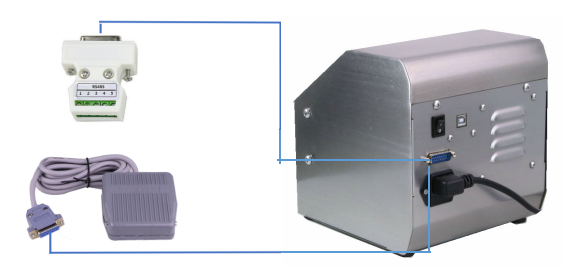

选配RS485通讯模块，外部信号控制，USB和DB15可选
选配脚踏开关，控制启停；或选配启停控制模块，配套灌装生产
CB200F |
CB400F |
CB600F |
|
适用泵头 |
YZ系列 |
YZ系列 |
|
流量范围 |
0.08-825mL/min |
0.08-1700mL/min |
0.08-2400mL/min |
转速范围 |
1-200rpm |
1-400rpm |
1-600rpm |
转速分辨率 |
0.1rpm（0-100rpm），转速＞100rpm时，为1rpm |
||
精度误差 |
±2% |
||
液量校准 |
输入实测分配液量，自动校准，实现更高精度液体分配 |
||
标准工作模式 |
设置分配液量，分配时间，分配次数、间隔时间，回吸角度等参数 |
||
编程工作模式 |
设置启动延时时间，分配过程分3个阶段，每个阶段单独设置参数 |
||
通信功能 |
采用Modbus通信规约，通过USB或者DB15接口与上位机连接 |
||
分配时间 |
0.2s-1440min |
||
停止时间 |
0.2s-1440min |
||
可设置分配液量 |
0.01ml-999.00L |
||
显示方式 |
7吋1024x600工业触摸屏 |
||
脚踏功能 |
选配脚踏开关控制启停 |
||
红外感应 |
选配红外感应器，控制泵的启停 |
||
回吸功能 |
设置回吸角度，防止停机滴液 |
||
回吸角度 |
0-360° |
||
分配次数 |
0-9999次（0为无限循环） |
||
工作环境 |
温度0-40℃，相对湿度＜80% |
||
适用电源 |
AC90-260V,50Hz/60Hz |
||
驱动器尺寸 |
206×184×197mm |
||
重量 |
5kg |
||
防护等级 |
IP31 |
||
适配泵头型号 |
适用软管规格 |
较大参考流量（mL/min） |
||
CB200F |
CB400F |
CB600F |
||
YZ15 |
13#,14#,19#,16#,25#,17#,18# |
825 |
1700 |
2400 |
YZ25 |
15#,24# |
590 |
1200 |
1800 |
驱动器 型号 |
泵头型号 |
通道数 |
适用软管 |
1秒灌装量 灌装范围(ml) |
|
硅胶管 |
Pharmed管 |
||||
CB200F |
YZ15 |
1,2 |
13# |
13# |
0.1-0.2 |
14# |
14# |
0.2-0.8 |
|||
19# |
19# |
0.5-1.7 |
|||
16# |
16# |
1.0-3.2 |
|||
25# |
25# |
2.0-6.5 |
|||
17# |
17# |
3.0-10 |
|||
YZ25 |
1,2 |
15# |
— |
1.0-6 |
|
24# |
— |
1.5-8 |
|||
CB400F |
YZ15
|
1,2 |
13# |
13# |
0.1-0.4 |
14# |
14# |
0.2-1.6 |
|||
19# |
19# |
0.5-3.4 |
|||
16# |
16# |
1.0-6.4 |
|||
25# |
25# |
2.0-13 |
|||
17# |
17# |
3.0-20 |
|||
YZ25 |
1,2 |
15# |
— |
1.0-12 |
|
24# |
— |
1.5-16 |
|||
CB600F |
YZ15
|
1,2 |
13# |
13# |
0.1-0.5 |
14# |
14# |
0.2-2.3 |
|||
19# |
19# |
0.5-5.1 |
|||
16# |
16# |
1.0-9.1 |
|||
25# |
25# |
2.0-19 |
|||
17# |
17# |
3.0-30 |
|||
YZ25 |
1,2 |
15# |
— |
1.0-17 |
|
24# |
— |
1.5-24 |
|||
