TJ-3A+W0109是一款单通道灌注/抽取型微量注射泵，适合微量高精度液体灌注
流量范围：0.138ul-52.95ml/min

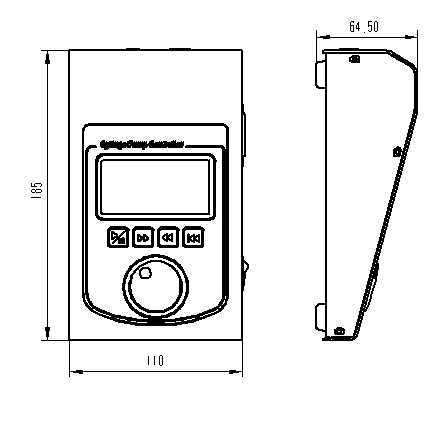

体积小巧，控制器与执行单元为分体结构
人机界面友好：大屏幕液晶显示，数码旋钮于薄膜按键配合使用，操作简便快捷。
5种工作模式：灌注模式、抽取模式、抽取灌注模式、灌注抽取、连续模式。
掉电记忆功能：保存设置参数，重新上电后，无需重新设置。
采用 485 通讯总线可与上位机相连，通过后台软件对其进行控制。
外控接口：具备输入/输出控制功能。
液量校准功能：通过校准程序可得到更精确的流量。
生物实验室
微量液体灌注。
微量注射泵工作模式 |
灌注、抽取、先抽取后灌注、先灌注后抽取、连续 |
流量范围 |
0.138ul-52.95ml/min |
可安装注射器数量 |
1 |
可安装注射器范围 |
5uL-60ml |
最大行程 |
90mm |
行程分辨率 |
0.156μm |
线速度范围 |
7. 94 um/min-79. 4mm/min (流量=线速度×注射器内截面积) |
线速度调节分辨率 |
5μm/min |
行程控制精度 |
误差≤±0.5%(行程≥最大行程的30%时) |
额定线性推力 |
＞70N |
注射器选择 |
内置主要厂家、主要型号注射器供选择 |
注射器自定义 |
可直接输入注射器内径 |
流量校正 |
通过校正程序获得更为精确的液量 |
运行参数设置 |
分配液量、注射时间等 |
显示参数选择 |
液量、流量或线速度 |
掉电记忆 |
重新上电后可选择是否按照掉电前的状态继续进行工作 |
状态信号输出 |
2路OC门信号输出，用于指示启/停和方向状态 |
控制信号输入 |
2路启停控制输入端，1路下降沿触发信号控制启停；1路TTL电平信号控制启停 |
通信接口 |
RS485 |
使用电源 |
AC 90V-260V/10W |
工作环境相对湿度 |
＜80% |
工作环境温度 |
0℃-40℃ |
注射泵型号 |
适用进样器规格 |
进样器内径（mm） |
参考流量范围 （nl/min-ul/min） |
TJ-3A +W0109-1B |
5ul |
0.35 |
0.764-7.64 |
10μl |
0.50 |
1.559-15.59 |
|
25μl |
0.80 |
3.991-39.91 |
|
50μl |
1.10 |
7.546-75.46 |
|
100μl |
1.60 |
15.96-159.6 |
|
250μl |
2.30 |
32.99-329.9 |
|
500μl |
3.25 |
65.87-658.7 |
|
1000ul |
4.61 |
132.5-1325 |
|
TJ-3A +W0109-1B |
1ml |
4.72 |
0.139-1.39 |
2ml |
9.00 |
0.505-5.05 |
|
5ml |
13.10 |
1.07-10.7 |
|
10ml |
16.60 |
1.718-17.18 |
|
20ml |
19.00 |
2.251-22.51 |
|
30ml |
23.00 |
3.298-32.98 |
|
60ml |
29.14 |
5.295-52.95 |
