流量范围：0.0002-48mL/min
适合微小流量高精度液体输送
步进电机驱动，分体结构
泵头有6滚轮、10滚轮可选，6滚轮泵头流量稍大，10滚轮泵头脉动更低
较高可扩充为6个通道（6根管路）
15档BCD拨码开关调速，或外控信号调速
开关量控制启停，开关量控制正反转
转速范围：≤100rpm
流量精度可达±1%

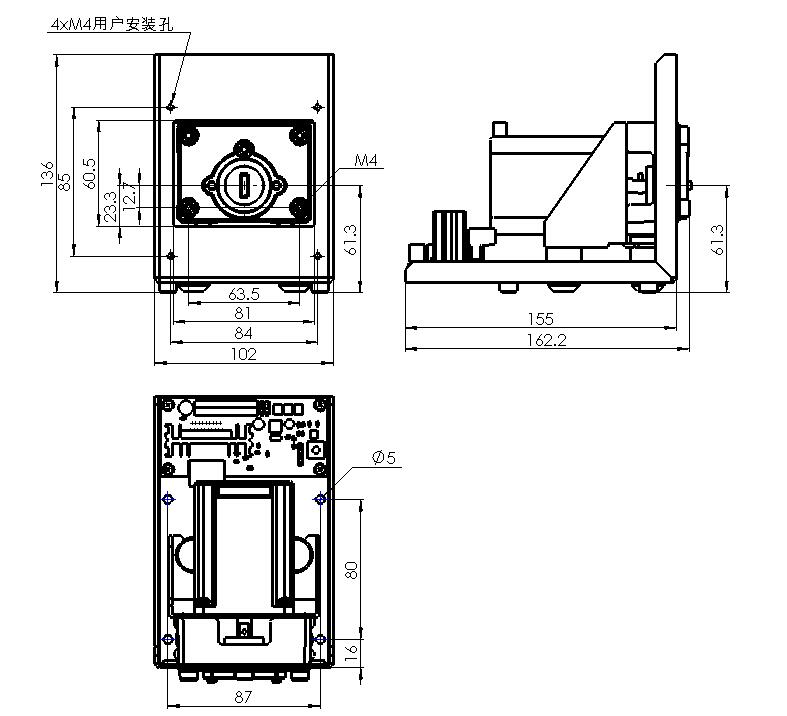

面板或底座式安装
直流24V供电，可选配电源适配器，实现220V交流电源供电

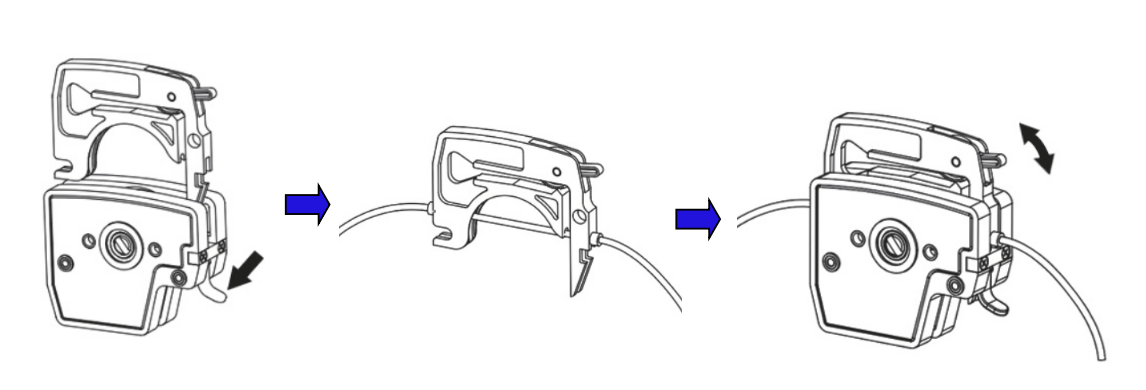

按动扳钮（DG-1A、DG-1B含扳钮）或卡片斜角处，取出卡片
将软管放在卡片凹槽内，两端STOP将软管固定在卡片上。要求STOP间距72mm，保证各通道流量一致
依次将装好软管的卡片放入泵体，完成软管安装
适用泵头 |
DG-1A(6滚轮),DG-1B(10滚轮)， DG-2A(6滚轮),DG-2B(10滚轮)，DG-4A(6滚轮)， DG-4B(10滚轮)， DG-6A(6滚轮)，DG-6B(10滚轮) |
启停控制 |
可以控制启动和停止 |
方向控制 |
正反方向可逆 |
内控转速控制 |
BCD拨码开关调节 |
外控转速控制 |
0-10kHz脉冲控制或0-5V,0-10V,4-20mA模拟信号控制，任选其中一种,,标配0-10KHz |
内控转速范围 |
1-100rpm，15档调节，标准配置为 5,10,15,20,25,30,35,40,45,50,60,70,80,90,100rpm，可订制 |
外控转速范围 |
0-100rpm，转速分辨率0.1rpm，全程线性对应 |
通讯控制 |
RS485通讯控制，使用Modbus通讯协议，通讯控制和其它外控控制不能并存，任选其一 |
转速误差 |
≤±0.5% |
适配软管 |
0.6×1，1×1,2×1，2.4×0.8，3×1，0.38×0.86，0.76×0.86，1.02×0.86，1.6×0.8，2.06×0.86，2.79×0.86，3.17×0.86，3.2×0.8 |
启停控制 |
启停控制开关量控制触点常开，蠕动泵运行；触点闭合（端口3与端口5短接），蠕动泵停止 |
方向控制 |
方向控制开关量控制触点常开，蠕动泵顺时针运行；触点常闭（端口4与端口5短接），蠕动泵逆时针运行 |
适用电源 |
11.4-25.2V DC；或100-240V AC（选配电源适配器） 50/60Hz |
工作环境 |
0-40℃，相对湿度：<80% |
重量 |
1200g |
产品型号 |
泵头滚轮数 |
可选通道 |
软管 |
转速范围 （RPM） |
流量范围（mL/min） |
选型推荐 |
S100-2B+DG-1A S100-2B+DG-2A S100-2B+DG-4A S100-2B+DG-6A |
6 |
1,2,4，6 |
0.6×1 |
≤100 |
0.003-3.27 |
高精度微流量 液体输送，流量稍大 |
1×1 |
0.007-6.79 |
|||||
2×1 |
0.02-20.17 |
|||||
3×1 |
0.04-38.89 |
|||||
S100-2B+DG-1B S100-2B+DG-2B S100-2B+DG-4B S100-2B+DG-6B |
10 |
1，2，4，6 |
0.6×1 |
≤100 |
0.003-2.64 |
适合更低液量高精度传输，脉动更低 |
1×1 |
0.006-6.04 |
|||||
2×1 |
0.017-17.02 |
|||||
3×1 |
0.028-28.97 |
