流量范围：0.006-41mL/min，适合微小流量高精度液体输送
泵头有4滚轮、8滚轮可选，4滚轮泵头流量稍大，8滚轮泵头脉动更低
步进电机驱动,一体结构
15档BCD拨码开关调速，或外控信号调速
开关量控制启停，开关量控制正反转
流量精度可达±1%
直流24V供电，可选配电源适配器，实现220V交流电源供电
用手向外扳动扳杆，转动压块总成
在软管上装入2个胶粒，用于固定软管，防止窜动，装入软管，用手转动滚轮，保证软管位于滚轮的中间位置
转动压块总成，扣合扳杆
适用泵头 |
TH10A(4滚轮),TH10B(8滚轮) |
CPU |
ARM Cortex-0内核,STM32芯片 |
电机驱动芯片 |
THB6128三洋驱动芯片 |
启停控制 |
可以控制启动和停止 |
方向控制 |
正反方向可逆 |
内控转速控制 |
BCD拨码开关调节 |
外控转速控制 |
0-10kHz脉冲控制或0-5V,0-10V,4-20mA模拟信号控制，任选其中一种,标配0-10KHz |
内控转速范围 |
1-100rpm，15档调节，标准配置为 5,10,15,20,25,30,35,40,45,50,60,70,80,90,100rpm，可定制 |
外控转速范围 |
0-100rpm，转速分辨率0.1rpm，全程线性对应 |
通讯控制 |
RS485通讯控制，使用Modbus通讯协议，通讯控制和其它外控控制不能并存，任选其一 |
转速误差 |
≤±0.5% |
适配软管 |
0.6×1，1×1,2×1，2.4×0.8，3×1，0.38×0.86，0.76×0.86，1.02×0.86，1.6×0.8，2.06×0.86，2.79×0.86，3.17×0.86，3.2×0.8 |

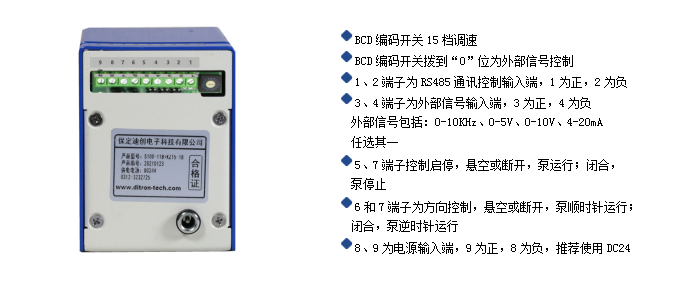

启停控制 |
启停控制开关量控制触点常开，蠕动泵运行；触点闭合（端口5与端口7短接），蠕动泵停止 |
方向控制 |
方向控制开关量控制触点常开，蠕动泵顺时针运行；触点常闭（端口6与端口7短接），蠕动泵逆时针运行 |
适用电源 |
11.4-25.2V DC；或100-240V AC（选配电源适配器） 50/60Hz |
工作环境 |
0-40℃，相对湿度：<80% |
重量 |
540g |
产品型号 |
泵头滚轮数 |
可选通道 |
软管 |
转速范围 （RPM） |
流量范围（mL/min） |
选型推荐 |
S100-11B+TH10A |
4 |
1 |
0.6×1 |
≤100 |
0.0027-2.7 |
高精度微流量 液体输送，流量稍大 |
1×1 |
0.0059-6.28 |
|||||
2×1 |
0.020-20.12 |
|||||
3×1 |
0.038-37.47 |
|||||
S100-11B+TH10B |
8 |
1 |
0.6×1 |
≤100 |
0.0017-1.7 |
适合更低液量高精度传输，脉动更低 |
1×1 |
0.0044-4.22 |
|||||
2×1 |
0.014-13.04 |
|||||
3×1 |
0.023-21.41 |
